Bộ vi xử lý là linh kiện máy tính dựa trên công nghệ nào?

Trong thế giới của các thiết bị kỹ thuật số, bộ vi xử lý (CPU) luôn được ví như bộ não tối cao, điều khiển mọi hoạt động từ những cái click chuột đơn giản cho đến các tác vụ xử lý trí tuệ nhân tạo (AI) phức tạp. Tuy nhiên, dưới góc nhìn kỹ thuật, đã bao giờ bạn tự hỏi bộ vi xử lý là linh kiện máy tính dựa trên công nghệ nào để có thể sở hữu sức mạnh tính toán siêu việt đến như vậy?

Câu trả lời không đơn thuần nằm ở các bảng mạch nhựa hay những sợi dây đồng siêu nhỏ. Đó là kết tinh của một cuộc cách mạng kéo dài hơn nửa thế kỷ trong ngành vật lý bán dẫn và kỹ thuật vi điện tử. Hãy cùng lật mở tấm màn nhung để khám phá nền tảng công nghệ cốt lõi đã khai sinh và định hình nên những bộ vi xử lý hiện đại ngày nay.

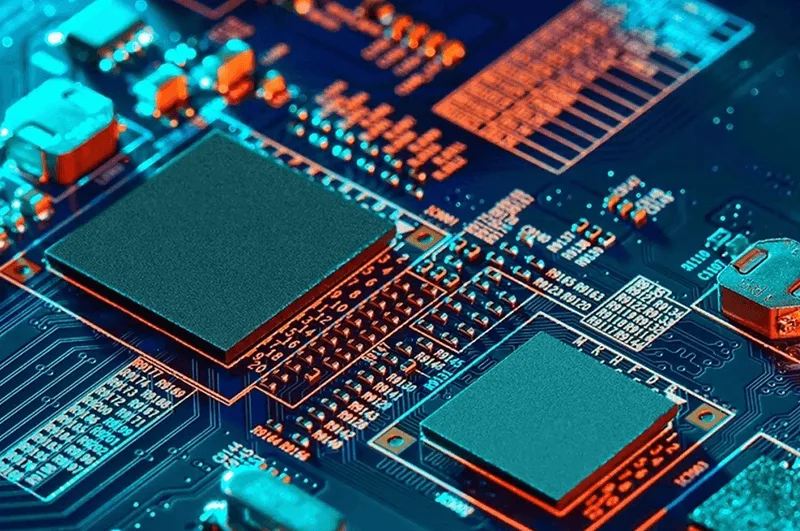

Cấu trúc tinh vi bên trong bộ vi xử lý – bộ não điều khiển mọi linh kiện máy tính.
Cấu trúc tinh vi bên trong bộ vi xử lý – bộ não điều khiển mọi linh kiện máy tính.

Bản chất: Công nghệ bán dẫn và tấm Silicon

Để giải đáp trực diện cho câu hỏi bộ vi xử lý là linh kiện máy tính dựa trên công nghệ nào, nền tảng đầu tiên và quan trọng nhất bắt buộc phải nhắc đến chính là công nghệ bán dẫn (Semiconductor technology), cụ thể là dựa trên chất liệu Silicon (Sillic).

Tại sao lại là Silicon?

Silicon là nguyên tố phổ biến thứ hai trên vỏ Trái Đất (chỉ sau oxy), thường được tìm thấy trong cát thạch anh. Ở trạng thái tinh khiết, Silicon là một chất bán dẫn – nghĩa là nó không dẫn điện tốt như kim loại (đồng, bạc) nhưng cũng không cách điện hoàn toàn như cao su hay thủy tinh.

Bằng phương pháp pha tạp (doping) – thêm một lượng nhỏ các nguyên tố khác như phốt pho hoặc bo vào cấu trúc tinh thể Silicon, các nhà khoa học có thể kiểm soát và điều khiển dòng điện chạy qua nó một cách cực kỳ chính xác. Đây chính là viên gạch đầu tiên đặt nền móng cho toàn bộ ngành công nghiệp vi mạch toàn cầu.

Từ cát xù xì đến tấm Wafer siêu tinh khiết

Quy trình chế tạo CPU bắt đầu từ việc nung chảy cát thạch anh ở nhiệt độ cực cao để tạo ra các thỏi Silicon tinh khiết đến mức 99.9999999%. Thỏi Silicon này sau đó được cắt thành các lát mỏng như tờ giấy, gọi là các tấm Wafer. Trên bề mặt tấm Wafer này, hàng tỷ linh kiện siêu nhỏ sẽ được khắc lên thông qua các công nghệ quang khắc tiên tiến.

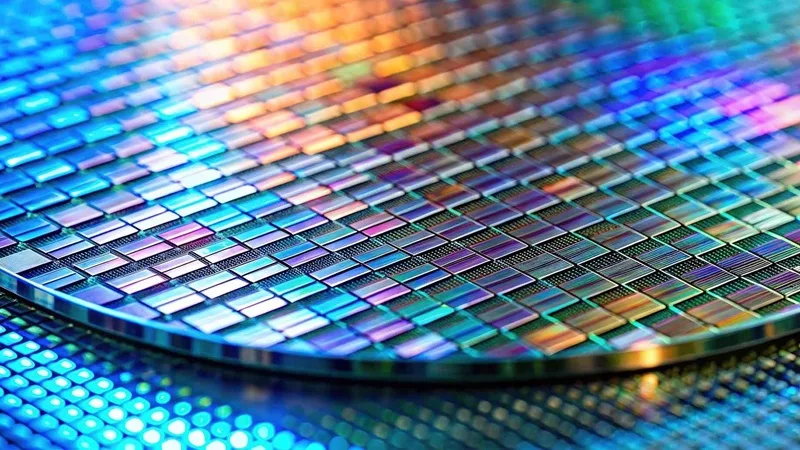

Tấm Wafer Silicon siêu tinh khiết là nền tảng cốt lõi để chế tạo bộ vi xử lý.
Tấm Wafer Silicon siêu tinh khiết là nền tảng cốt lõi để chế tạo bộ vi xử lý.

Trái tim của bộ vi xử lý: Công nghệ bóng bán dẫn và định luật Moore

Nếu Silicon là sàn đấu thì bóng bán dẫn (Transistor) chính là các vận động viên. Bản chất của câu hỏi bộ vi xử lý là linh kiện dựa trên công nghệ gì nằm ở cách con người chế tạo và vận hành hàng tỷ bóng bán dẫn trên một diện tích bo mạch nhỏ bằng móng tay.

Bóng bán dẫn – Công tắc bật tắt của kỷ nguyên số

Bóng bán dẫn về cơ bản hoạt động như một công tắc điện siêu nhỏ không có bộ phận chuyển động cơ học. Nó có thể ở hai trạng thái: Cho phép dòng điện đi qua (tương ứng với số 1) hoặc ngắt dòng điện (tương ứng với số 0). Sự kết hợp của hàng tỷ trạng thái 0 và 1 này tạo nên ngôn ngữ nhị phân (Binary code) – ngôn ngữ nền tảng giúp máy tính hiểu và thực hiện mọi phép toán, hiển thị hình ảnh hoặc chạy phần mềm.

Tiến trình Nanometer và giới hạn vật lý của định luật Moore

Trong nhiều thập kỷ, ngành sản xuất chip tuân theo Định luật Moore: Số lượng bóng bán dẫn trên một đơn vị diện tích sẽ tăng gấp đôi sau mỗi 2 năm, giúp hiệu năng tăng vọt trong khi giá thành giảm xuống. Điều này đạt được nhờ việc thu nhỏ kích thước của các bóng bán dẫn qua các tiến trình công nghệ tính bằng Nanometer (nm).

Hiện nay, các nhà sản xuất hàng đầu thế giới như TSMC, Intel hay Samsung đã thương mại hóa thành công các vi xử lý trên tiến trình 3nm và đang tiến tới các cột mốc 2nm hoặc thậm chí là 1.4nm. Để dễ hình dung, một bóng bán dẫn 3nm chỉ nhỏ bằng kích thước của vài sợi ADN nhân loại. Việc thu nhỏ này đòi hỏi những công nghệ chế tạo vô cùng cực đoan.

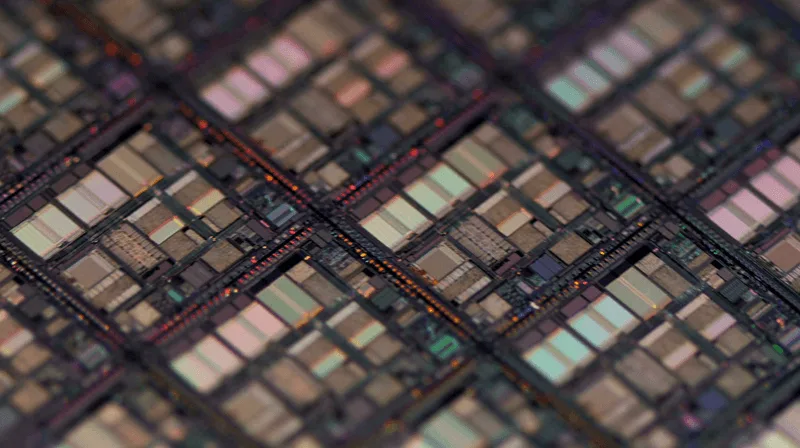

Hàng tỷ bóng bán dẫn siêu nhỏ hoạt động như các công tắc nhị phân trên bề mặt chip.
Hàng tỷ bóng bán dẫn siêu nhỏ hoạt động như các công tắc nhị phân trên bề mặt chip.

Các công nghệ sản xuất đột phá định hình CPU hiện đại

Để tiếp tục đẩy giới hạn sức mạnh tính toán lên những tầm cao mới, câu hỏi bộ vi xử lý là linh kiện máy tính dựa vào công nghệ nào giờ đây đã được mở rộng bằng những công nghệ sản xuất mang tính viễn tưởng.

Công nghệ quang khắc cực tím siêu hạn (EUV Lithography)

Khi kích thước bóng bán dẫn chạm ngưỡng nanometer, ánh sáng thông thường không thể dùng để khắc mạch được nữa vì bước sóng quá lớn. Các kỹ sư phải sử dụng công nghệ quang khắc tia cực tím cực ngắn (EUV) với bước sóng chỉ $13.5\text{nm}$. Hệ thống máy EUV (do công ty ASML của Hà Lan độc quyền sản xuất) sử dụng các tia laser siêu mạnh bắn vào các giọt thiếc nóng chảy để tạo ra tia cực tím, sau đó hội tụ qua hệ thống gương phản xạ tinh vi nhất hành tinh để “vẽ” các đường mạch bóng bán dẫn lên tấm Silicon.

Kiến trúc ba chiều (FinFET và Gate-All-Around)

Khi bóng bán dẫn quá nhỏ, hiện tượng dòng điện bị rò rỉ qua kênh dẫn xảy ra, gây lãng phí năng lượng và sinh nhiệt lớn. Để khắc phục, công nghệ cấu trúc phẳng truyền thống đã được thay thế bằng công nghệ FinFET (Bóng bán dẫn có vây) với kênh dẫn được dựng nổi lên như vây cá, giúp tăng diện tích tiếp xúc và kiểm soát dòng điện tốt hơn.

Mới nhất hiện nay là công nghệ GAA (Gate-All-Around), nơi cực cổng bao bọc hoàn toàn bốn mặt của kênh dẫn dạng nano-sheet, cho phép dòng điện lưu thông tối đa và giảm thiểu tình trạng rò rỉ năng lượng xuống mức gần như bằng không.

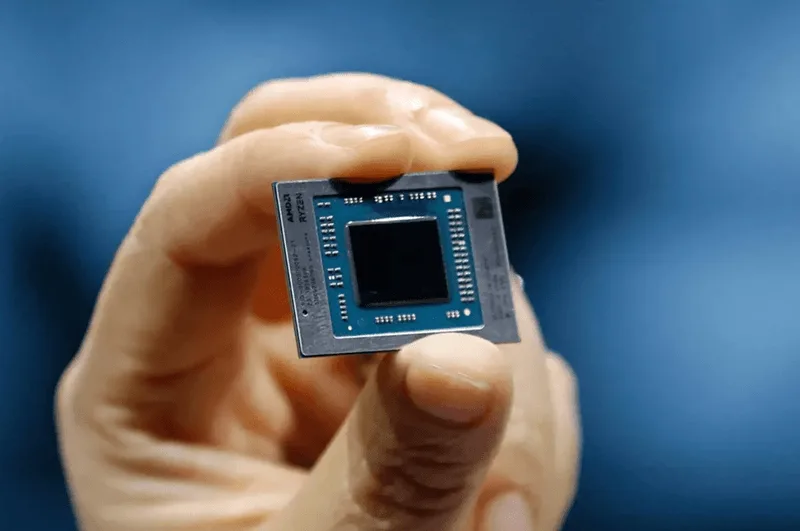

Tiến trình chế tạo Nanometer liên tục thu nhỏ kích thước bóng bán dẫn theo Định luật Moore.
Tiến trình chế tạo Nanometer liên tục thu nhỏ kích thước bóng bán dẫn theo Định luật Moore.

Tích hợp đa kiến trúc: Xu hướng thiết kế chip tương lai

Nếu lướt qua một tin tổng hợp về thị trường phần cứng máy tính trong thời gian gần đây, bạn sẽ nhận thấy cấu trúc của CPU đang thay đổi mạnh mẽ để phục vụ cho các làn sóng đổi mới. CPU không còn đứng một mình.

Sự phát triển vũ bão của các mô hình ngôn ngữ lớn và trí tuệ nhân tạo đòi hỏi năng lực xử lý song song khổng lồ. Do đó, các nhà thiết kế đã tích hợp sâu bộ vi xử lý cùng các nhân đồ họa (GPU) và nhân xử lý thần kinh (NPU) lên cùng một tấm silicon duy nhất (gọi là kiến trúc SoC – System on Chip hoặc chiplet). Công nghệ đóng gói chip tiên tiến (như đóng gói 3D) cho phép xếp chồng các lớp chip lên nhau để tăng tốc độ truyền dẫn dữ liệu và tiết kiệm không gian bo mạch một cách tối đa.

Xu hướng tích hợp đa nhân xử lý CPU, GPU và NPU trên cùng một tấm Silicon.
Xu hướng tích hợp đa nhân xử lý CPU, GPU và NPU trên cùng một tấm Silicon.

Kết luận

Tựu trung lại, câu trả lời đầy đủ nhất cho vấn đề bộ vi xử lý là linh kiện máy tính dựa trên công nghệ nào chính là: Nó dựa trên nền tảng của công nghệ vật liệu bán dẫn bán dẫn Silicon, kết hợp cùng kỹ thuật quang khắc cực tím EUV và kiến trúc bóng bán dẫn ba chiều siêu phân tử.

Mỗi con chip nhỏ bé nằm trong máy tính của bạn là minh chứng cho đỉnh cao trí tuệ và năng lực chế tạo chính xác của nhân loại. Hiểu rõ nền tảng công nghệ này không chỉ giúp chúng ta trân trọng giá trị của các thiết bị công nghệ hằng ngày, mà còn mở ra cái nhìn thấu suốt về tương lai của kỷ nguyên số – nơi máy tính lượng tử và chip sinh học đang dần bước ra khỏi phòng thí nghiệm để sẵn sàng thay thế công nghệ Silicon truyền thống.
